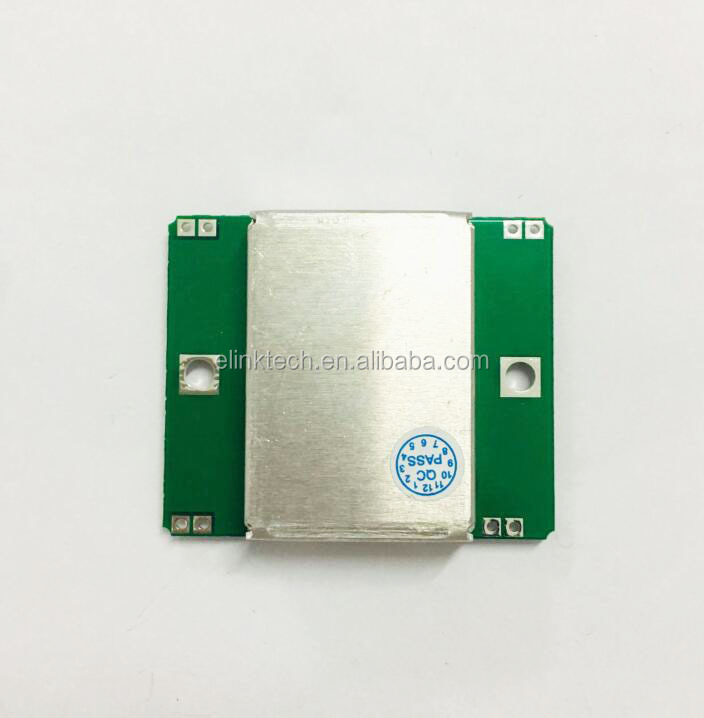

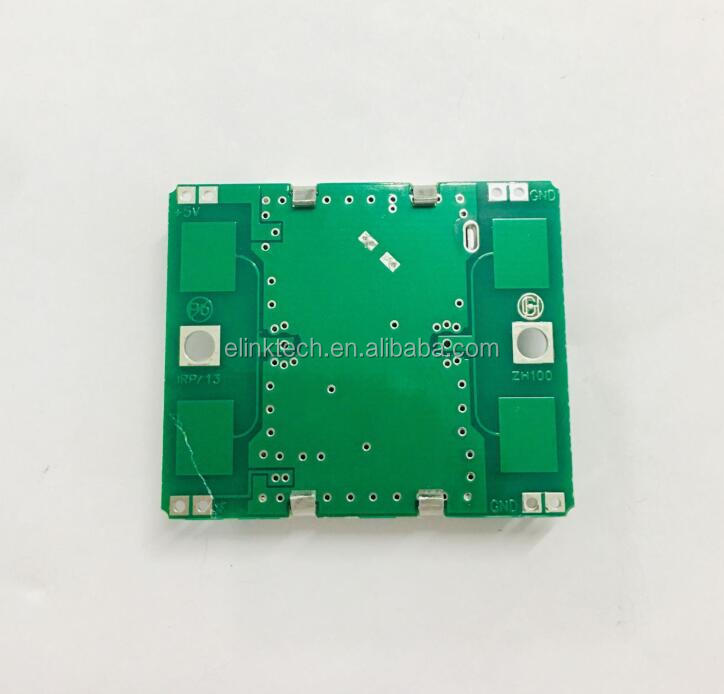

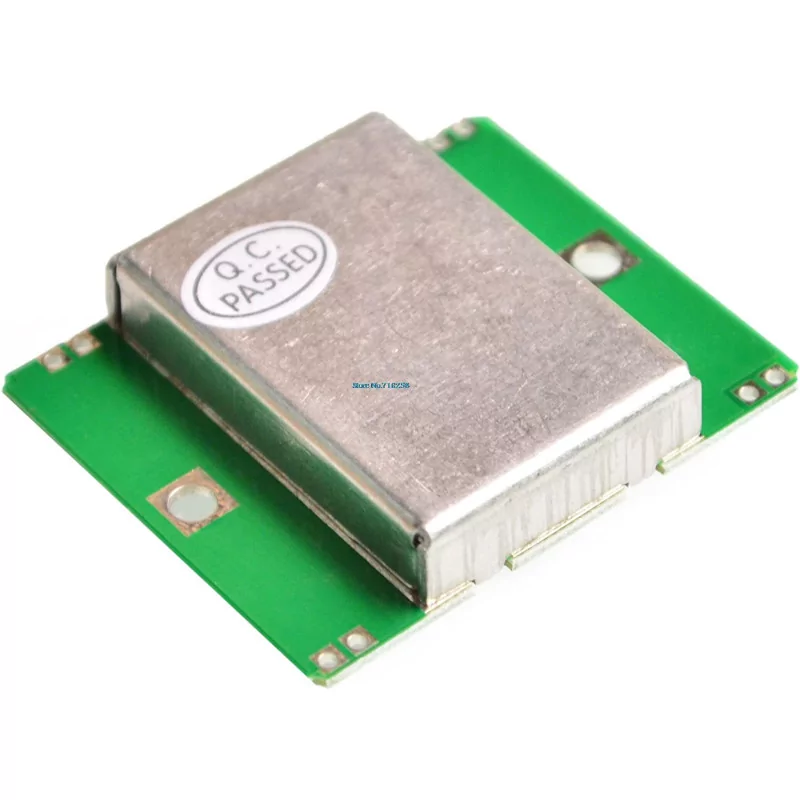

HB100 ميكروويف دوبلر رادار وحدة استشعار الحركة اللاسلكية وكاشف حركة الميكروويف

كاشف الميكروويف للأجسام المتحركة ، يستخدم بشكل أساسي في مفاتيح التحكم الأوتوماتيكية في الباب ، وأنظمة أمان أجهزة الصراف الآلي ، وأنظمة التحكم الآلي في القطار الآلي للفيديو ATM ، وما إلى ذلك. HB100 هو كاشف رادار دوبلر الميكروويف 10.525 جيجا هرتز القياسي ، وطريقة الكشف مقارنة بطرق الكشف الأخرى لها المزايا التالية : 1 ، كشف عدم الاتصال ؛ 2 ، بغض النظر عن درجة الحرارة والرطوبة والضوضاء والهواء والغبار والضوء الآثار الأخرى ، ومناسبة للبيئات القاسية ؛ 3 ، RF قدرة مضادة للتدخل ؛ 4 ، الطاقة الناتجة صغيرة ، تشكل خطرا على البشر ؛ 5 ، المسافة: أكثر من 20 مترا نطاق الكشف.

5 ، مبدأ دوبلر: نظرية دوبلر المستندة إلى الوقت ، عندما تواجه موجات الراديو كائنًا في عملية الحركة سينعكس عندما الموجات ، فإن تردد الموجة المنعكسة سيضرب الجسم بالحركة لتغيير الحالة. إذا واجهت موجات الراديو موضعًا ثابتًا ، فيجب أن يكون تردد الموجة المنعكسة وتردد انبعاث الموجة متساويين. إذا كان الجسم يتحرك نحو الإطلاق ، فسيتم ضغط الموجات المنعكسة ، مما سيزيد من تردد الموجة المنعكسة ؛ خلاف ذلك ، ينخفض ​​تردد الموجة المنعكسة.

Description:

1, taille: 37mmX45mmX8mm
2, la puce principale: HB100

3, travail tension: DC 5V

4,HB100 est l'utilisation de micro-ondes Doppler radar module (Radar Doppler) principes de conception du détecteur de micro-ondes objets en mouvement, principalement utilisé en automatique porte interrupteurs de commande, systèmes de sécurité, ATM ATM automatisé vidéo systèmes de contrôle automatique des trains, etc.. HB100 est la norme 10.525GHz micro-ondes Doppler détecteur de radar, la méthode de détection par rapport à d'autres méthodes de détection présentent les avantages suivants: 1, détection sans contact; 2, indépendante de la température, humidité, bruit, l'air, la poussière, la lumière d'autres effets, adapté aux environnements difficiles; 3, anti-interférence DE RF capacité; 4, La puissance de sortie est petit, constituent un danger pour les humains; 5, distance: plus de 20 mètres plage de détection.

5,Doppler Principe: Doppler théorie basée sur le temps, lorsque les ondes radio rencontrent un objet dans le processus de déplacement seront reflétés lorsque les vagues, la fréquence de l'onde réfléchie frappera l'objet avec le mouvement pour changer d'état. Si les ondes radio rencontrent un objet position est fixe, puis l'onde réfléchie fréquence et fréquence d'émission vagues devraient être égaux. Si l'objet se déplace vers le lancement, puis les ondes réfléchies seront compressés, qui augmentera la fréquence de l'onde réfléchie; Sinon l'onde réfléchie de fréquence diminue.

Caractéristique

Lancement:

1 fréquence de transmission: 10.525 GHz
2 Réglage de la fréquence Précision: 3MHz
3 puissance de sortie (minimum): 13dBm PIRE
4 tension: 5V ± 0.25V
5 Courant de fonctionnement (CW): 60mA max., 37mA typique
6 harmonique à effet de serre (co²): <-10dBm
7 mode d'impulsion:
8 courant moyen (5% DC): 2mA typ.
9 Largeur d'impulsion (Min.): 5uSec
10 cycles de charge (Min.): 1%

Récepteur:

1 sensibilité (10dB S / N) 3Hz à 80Hz largeur de bande:-86dBm
3Hz à 80Hz bande passante de l'encombrement 10uV
2 Gain d'antenne: 8dBi
3 verticale 3dB largeur: 36 degrés
4 horizontal 3dB faisceau largeur: 72 degrés
