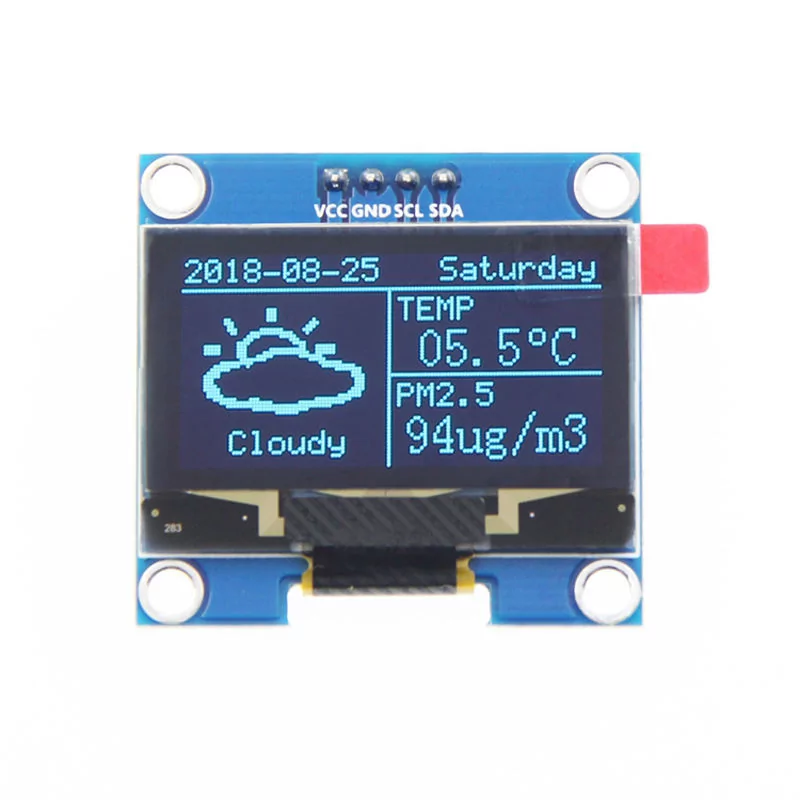

OLED LCD blue color 4PIN 1.3" for Arduino 128X64
(edit with the Customer Reassurance module)
: الأرجاع في غضون 7 أيام بشروط أنقر لتفاصيل أكثر
Module OLED 1,3 "Module d'affichage 1,3 pouces Blanc 128X64 SPI / IIC I2C Communiquer la couleur Module d'affichage LCD OLED 1,3 pouces Type - V
La description:
- Écran OLED de 1,3 pouces avec affichage couleur noir et blanc ou noir et bleu ;
- Résolution 128x64 pour un affichage clair et un contraste élevé ;
- Grand angle de vue : supérieur à 160° (un écran avec le plus grand angle de vue dans l'affichage) ;
- Large alimentation en tension (3 V ~ 5 V), compatible avec les niveaux logiques 3,3 V et 5 V, aucune puce de changement de niveau requise ;
- Avec le bus IIC, seuls quelques E/S peuvent être utilisés pour éclairer l'écran ;
- Consommation d'énergie ultra-faible : l'affichage normal n'est que de 0,06 W (bien en dessous de l'écran TFT)
- Normes de processus de qualité militaire, travail stable à long terme ;
- Fournit un exemple de programme riche pour les plates-formes STM32, C51, Arduino, Raspberry Pi et MSP430.
Paramètres du produit :
| Nom | Paramètres |
| Couleur d'affichage | Blanc / Bleu |
| Taille de l'écran | 1,3 (pouces) |
| Type d'écran | OLED |
| IC d'entraînement | SH1106 |
| Résolution | 128*64 (pixels) |
| Interface des modules | Interface IIC |
| Zone active | 29.42x14.7(mm) |
| Type d'écran tactile | n'ont pas d'écran tactile |
| Tactile IC | n'ont pas de CI |
| CI de carte PCB de module | 33.50x35.40(mm) |
| Angle visuel | >160° |
| Température de fonctionnement | -20℃~60℃ |
| Température de stockage | -30℃~70℃ |
| Tension de fonctionnement | 3.3V~5V |
Définition d'interface :
| Numéro | Broche du module | Description de la broche |
| 1 | VCC | Alimentation OLED positive (3,3 V ~ 5 V) |
| 2 | Terre | Masse d'alimentation OLED |
| 3 | SCL | Signal d'horloge de bus OLED IIC |
| 4 | SDA | Signal de données de bus OLED IIC |
Liste des packages :
Module IIC OLED 1 * 1,3 pouces
