EM18 - RFID Reader Module

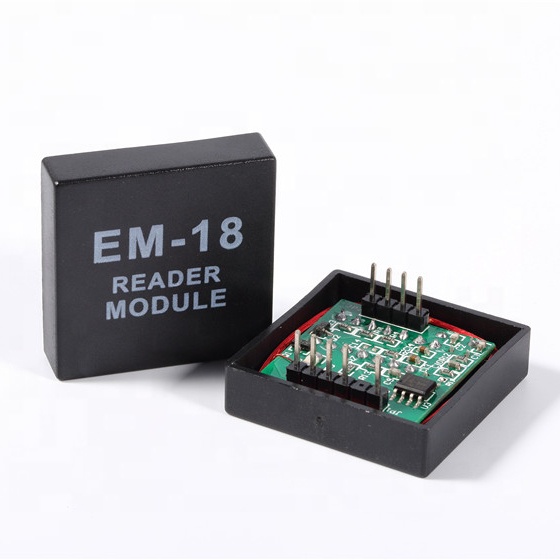

Le lecteur RFID EM-18 est l'un des modules couramment utilisés pour les projets d'identification par radiofréquence. Il peut être directement interfacé avec un microcontrôleur via une communication UART et avec un PC via un convertisseur RS232. Ce module peut fonctionner avec toutes les étiquettes RFID 125KHz et il peut fournir des formats de sortie UART/Wiegand26. Le pas des broches de sortie est de 2,54 mm, il peut donc être directement inséré dans une planche à pain pour le développement de projets.

Premiers pas avec EM-18 et Arduino

Dans ce tuto nous allons voir comment fonctionne le lecteur de carte RFID EM-18 et comment l'interfacer avec arduino pour que vous puissiez lire l'id de la carte RFID, donc avant de continuer parlons un peu de l'EM-18 . l'EM-18 est le lecteur rfid qui a une fréquence de résonance de 125Khz, ce qui signifie que la carte que nous allons utiliser sont des cartes de 125khz, alors assurez-vous que vous utilisez ce type de carte, sinon cela ne fonctionnera pas

Étape 1 : Matériel requis

Voici les matériaux et le matériel nécessaires pour que nous puissions atteindre notre objectif de lire l'ID des cartes RFID 125Khz ;

• Arduino UNO
• Lecteur RFID EM-18
• Breadboard ou toute carte de prototypage
• Résistance 100 Ohm
• LED (diode électroluminescente)
• Fils de liaison

Étape 2 : connexion du matériel

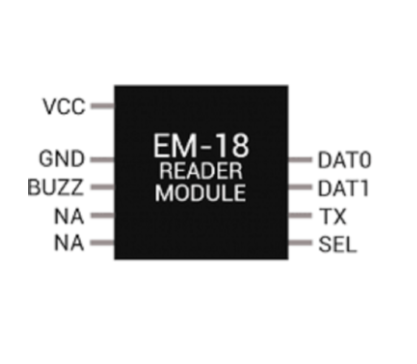

Prenez l'EM-18 afin que vous puissiez lire les mots écrits dessus, l'image suivante montre la configuration des broches de l'EM-18, mais nous ne les utilisons pas toutes. pour ce tutoriel, nous allons utiliser 3 broches, à savoir Vcc, Tx (émetteur), Buzz et GND

.

Pour interfacer l'EM-18 sur l'arduino UNO, suivez le schéma de circuit suivant, mais pour moi, j'ai utilisé une LED 5v si vous n'avez pas la LED 5V dont vous avez besoin pour mettre la résistance de 100 Ohm entre la broche Buzz de l'EM-18 et la broche d'anode, afin de la protéger.

Étape 3 : Réalisez le croquis et téléchargez-le !

Après avoir connecté le matériel, nous allons faire un croquis qui lit et imprime l'étiquette RFID sur le moniteur série. vous pouvez télécharger le croquis  ici . mais avant de télécharger le croquis, vous devez déconnecter l'EM-18 sur la broche Rx (broche numérique 0) dans un autre pour éviter les interférences et après le téléchargement, reconnectez-le et la led s'allumera lorsque le circuit sera alimenté

ouvrez votre moniteur série et faites un slash de carte sur l'EM-18. vous verrez l'étiquette de la carte dans le moniteur série
