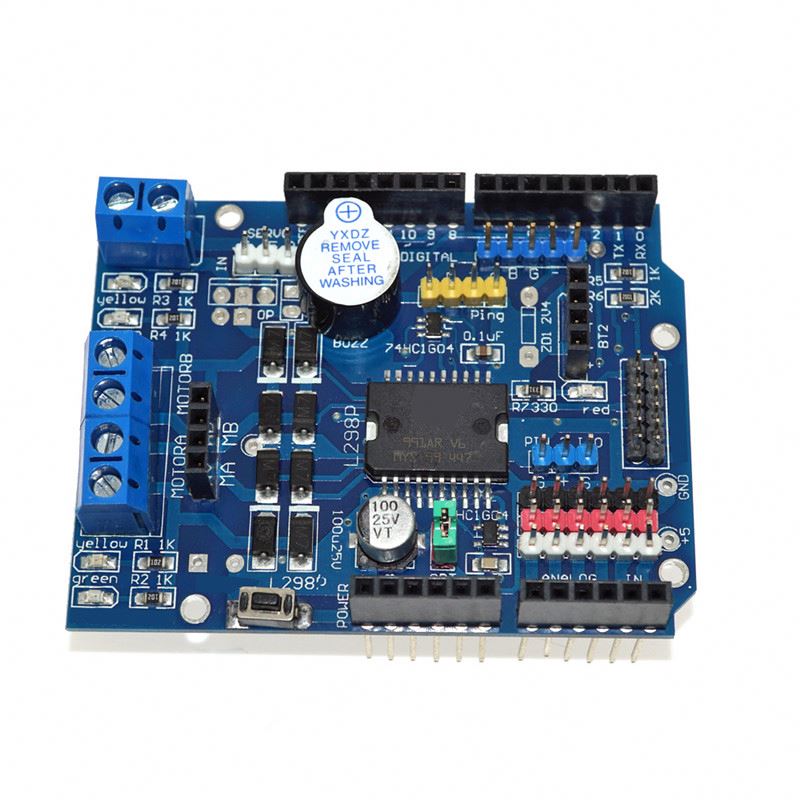

Shield L298P MOTOR DRIVER WITH GPIO
Ce bouclier de pilote de moteur basé sur le circuit intégré de pilote de moteur L298P est capable de piloter deux moteurs à balais, avec vitesse, direction, démarrage et arrêt simultanément. Avec deux circuits en pont en H complets, ce blindage de pilote de moteur peut également piloter un moteur pas à pas bipolaire ou unipolaire.
Outre le circuit intégré de pilote L298P, il est livré avec des tonalités de broches d'en-tête et d'en-tête femelle pour GPIO d'Arduino. Les broches ADC de la carte principale Arduino sont étendues aux broches d'en-tête SVG (Signal Voltage Ground), servo RC. Facilite la connexion au module de capteur avec la broche supplémentaire de GND et 5V.
Sans oublier qu'il existe deux types de module Bluetooth, principalement le HC05 ou le HC06. Un autre type de connecteur Bluetooth est rarement utilisé.
Ce blindage moteur multi-fonctions basé sur la puce de pilote L298P s'adapte sur Arduino Uno ou d'autres cartes compatibles Arduino UNO.
: Vous pouvez voir les tarifs d'expédition et estimations de livraison cliquant ici
: Retour sous 7 jours avec conditions, cliquez pour plus de détails
Spécifications:
L298P Moteur Bouclier moteur
L298P Bouclier entraînements À moteur À COURANT CONTINU à l'aide de LGS exceptionnelle de moteur haute puissance puce dédiée L298P, peut directement conduire deux moteurs À COURANT CONTINU, courant jusqu'à 2A, sortie moteur en utilisant huit diodes Schottky comme protection.
Spécifications techniques:
1 partie logique de la tension d'entrée VD: 5V
2.-Partie conduite de la tension d'entrée VS: VIN D'entrée 6.5 ~ 12V, PWRIN 4.8 ~ 35V entrée
3 partie logique du courant de travail Iss: <36mA
4.-partie entraînée du courant de fonctionnement Io: <2A
5 maximum dissipation de puissance: 25W (T = 75 Celsius)
6. Contrôle niveau d'entrée du signal: Haute 2.3V<5V, low -0.3V <1.5V
7 température de fonctionnement: -25 + 130 Celsius
8 interface matérielle: 5.0mm terminal
9 clip ceinture et peut être contrôlé via premier rang signal d'accès
10. Type d'entraînement: Double puissance H-pont
11 broches d'occupation: D4 ~ D7 moteur à entraînement direct
12 supports PWM / PLL mode contrôle de vitesse de moteur
