Module de conversion de tension vers PWM 0-5V 0-10V à 0%-100%
zoom_out_map
chevron_left chevron_right

Module de conversion de tension vers PWM 0-5V 0-10V à 0%-100%

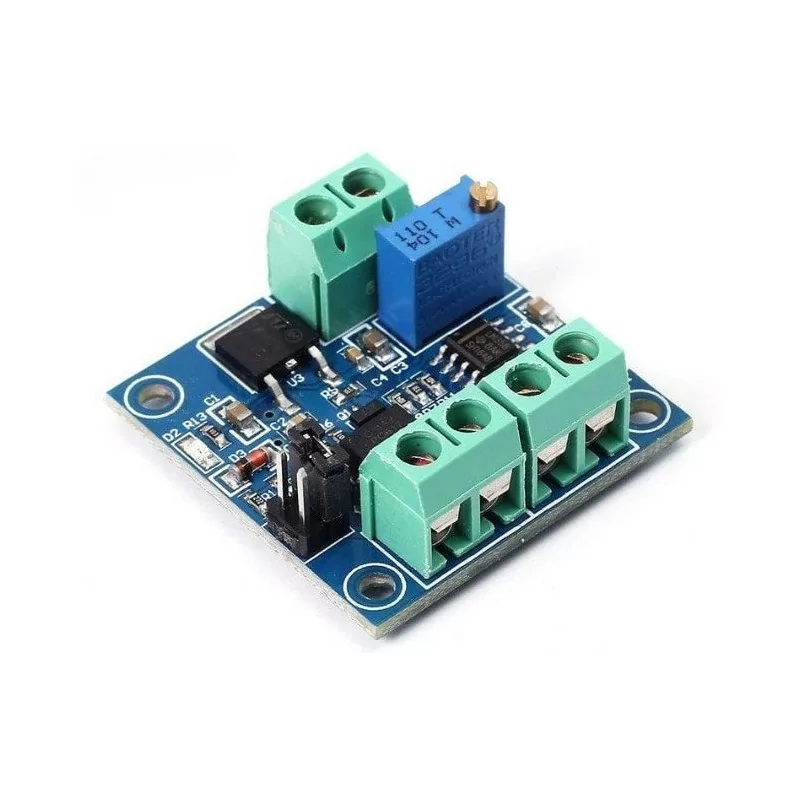

Ce module est un module capable de convertir la tension et le PWM. Le signal numérique PWM est converti en signal analogique 0 à 1OV. La tension de sortie est ajustée par le cycle d'utilisation de l'ensemble du PWM. Le V-PWM peut convertir la tension 0-5V-10V en sortie 0%-100% PWM, et ajuster le cycle d'utilisation PWM en ajustant la tension.

1 650,00 DZD Aucune taxe

1 650,00 DZD HT

2 à 4 Jours
check en stock
Fermer
Politique de livraison
: Vous pouvez voir les tarifs d'expédition et estimations de livraison cliquant ici
Politique de retours
: Retour sous 7 jours avec conditions, cliquez pour plus de détails
PWM à la tension:
Tension de fonctionnement du Module: cc 12V-30V: (puissance requise: supérieure à 100MA)
Plage de fréquence de réception du signal PWM: 1KHZ-3KHZ:
Gamme de niveau d'entrée de signal PWM:
Crête 4.5V au niveau 10V, la broche de cavalier est insérée à 5V. Ce type de signal de niveau est principalement destiné à la carte de contrôle industrielle conventionnelle (telle que la carte MACH3) et à l'interface de l'unité centrale 5V;
Pic niveau 12 à 24V, broche de cavalier insérée à 24V. Ce type de signal de niveau est principalement destiné à l'interface PLC conventionnelle.
Gamme de Conversion: 0%-1 00% PWM conversion en tension 0-10V
Tolérance: 5%.

Tension à PWM:
Tension de fonctionnement du Module: cc 5V-12V
Fréquence PWM de sortie: environ 50KHZ
Amplitude PWM : 5 V
Gamme de Conversion: 0-5V/0-10V
Conversion de tension: 0%-100% 6PWM
Tolérance: 1%-3%

Description de goupille:

PWM à la tension:
VCC: alimentation de travail 12V-30V.
GND: puissance de travail à la terre.
PWM: entrez la borne positive du signal PWM.
GND: terminal négatif de signal d'entrée.
VOUT: tension de sortie 0-10V
GND: tension de sortie mise à la terre.


Tension à PWM:
VCC: alimentation de travail 5V-12V.
GND: puissance de travail au sol
VIN: tension d'entrée 0-10V
GND: terminal négatif de signal d'entrée.
GND: sortie PWM à la terre.
PWM : sortie PWM


Mode d'emploi:

PWM à la tension:
Après mise sous tension, quand il n'y a aucun signal d'entrée, la sortie est 0v, et il y a sortie seulement quand il y a l'entrée. Lors de la mise sous tension pour la première fois, il est préférable de faire un calibrage et un débogage: trouver un signal de cycle d'utilisation 50% connecté à PWM, GND, l'amplitude correspond au cavalier relatif. La fréquence est comprise entre 1KHZ et 3KHZ. Utilisez un multimètre pour mesurer les deux ports VOUT et GND. A ce moment, le compteur s'affiche à environ 5V. Régler le potentiomètre sur la carte de sorte que le multimètre soit affiché à 5.00v. Cela étalonne votre correspondance de signal d'impulsion avec ce module. Lorsque la fréquence change, la relation correspondante peut être décalée et doit être réétalonnée.
La tension de sortie peut être ajustée en ajustant le cycle d'utilisation.
La précision peut être contrôlée en ajustant le potentiomètre.

Tension à PWM:
Connectez la tension de fonctionnement à VCC et GND. Ne les connectez pas en marche arrière pour éviter d'endommager la carte et les appareils. Connectez une tension contrôlable au terminal VIN. La plage de tension est divisée en deux types: 0-5V et 0-1 0V selon le mode sélectionné. La sortie PWM est PWM. Le rapport d'utilisation peut être ajusté en ajustant la tension. La précision peut être contrôlée en ajustant le potentiomètre
