STM32F103C8T6 ARM STM32 وحدة لوحة تطوير النظام الدنيا لاردوينو
zoom_out_map
chevron_left chevron_right
1/1

STM32F103C8T6 ARM STM32 وحدة لوحة تطوير النظام الدنيا لاردوينو

2,250.00 د.ج.‏ لا توجد ضريبة

2,250.00 د.ج.‏ بدون الضريبة

2 الى 4 أيام

وصف المنتج لوحة تطوير النظام الدنيا لوحدة التحكم الدقيقة ARM - STM32F103C8T6. اللوحة مناسبة للمتعلمين الذين يرغبون في تعلم متحكم STM32 مع نواة ARM Coretex-M3 32 بت. الموديل: STM32F103C8T6. النواة: وحدة المعالجة المركزية ARM 32 Cortex-M3. وضع التصحيح: SWD. تردد العمل 72 ميجا هرتز. ذاكرة فلاش 64 كيلو بايت ، 20 كيلو بايت SRAM. الطاقة 2.0-3.6 فولت ، I / O. إعادة تعيين (POR / PDR). الكريستال 4-16 ميجا هرتز. موصل Micro USB ، يمكنك توفير مصدر طاقة للوحة واتصال USB. الحجم: 5.3 سم × 2.2 سم. تعليمات البرمجة باستخدام STM Flash Loader Set Boot Jumper-0 to 1 Set Boot Bootper-1 to 0 قم بتوصيل محول USB-TTL TX إلى PA10 على لوحة STM قم بتوصيل محول USB-TTL RX إلى PA9 على لوحة STM قم بتزويد طاقة 3.3 فولت إلى لوحة STM باستخدام محول USB TTL اضغط على زر إعادة الضبط وحرره بمجرد تشغيل STM Flash Loader ، حدد اسم المنفذ (حيث يتم توصيل محول USB ttl). حدد Parity كزوج ، Baudate كـ 115200 ،

الكمية
check متوفر
support_agentمساعدة سريعة تحتاج معلومة قبل الطلب؟ أرسل معلومات المنتج تلقائيًا أو اتصل بخدمة من اختيارك.
Delivery policy
(edit with the Customer Reassurance module)
سياسة الأرجاع
: الأرجاع في غضون 7 أيام بشروط أنقر لتفاصيل أكثر
اختيار التزام ويب سوق
local_shipping توصيل سريع حسب وجهتك ووقت المعالجة chevron_right assignment_return سياسة الإرجاع اطلع على شروط الإرجاع والضمان chevron_right verified_user دفع وبيانات محمية حماية أفضل أثناء الطلب chevron_right

Présentation du produit

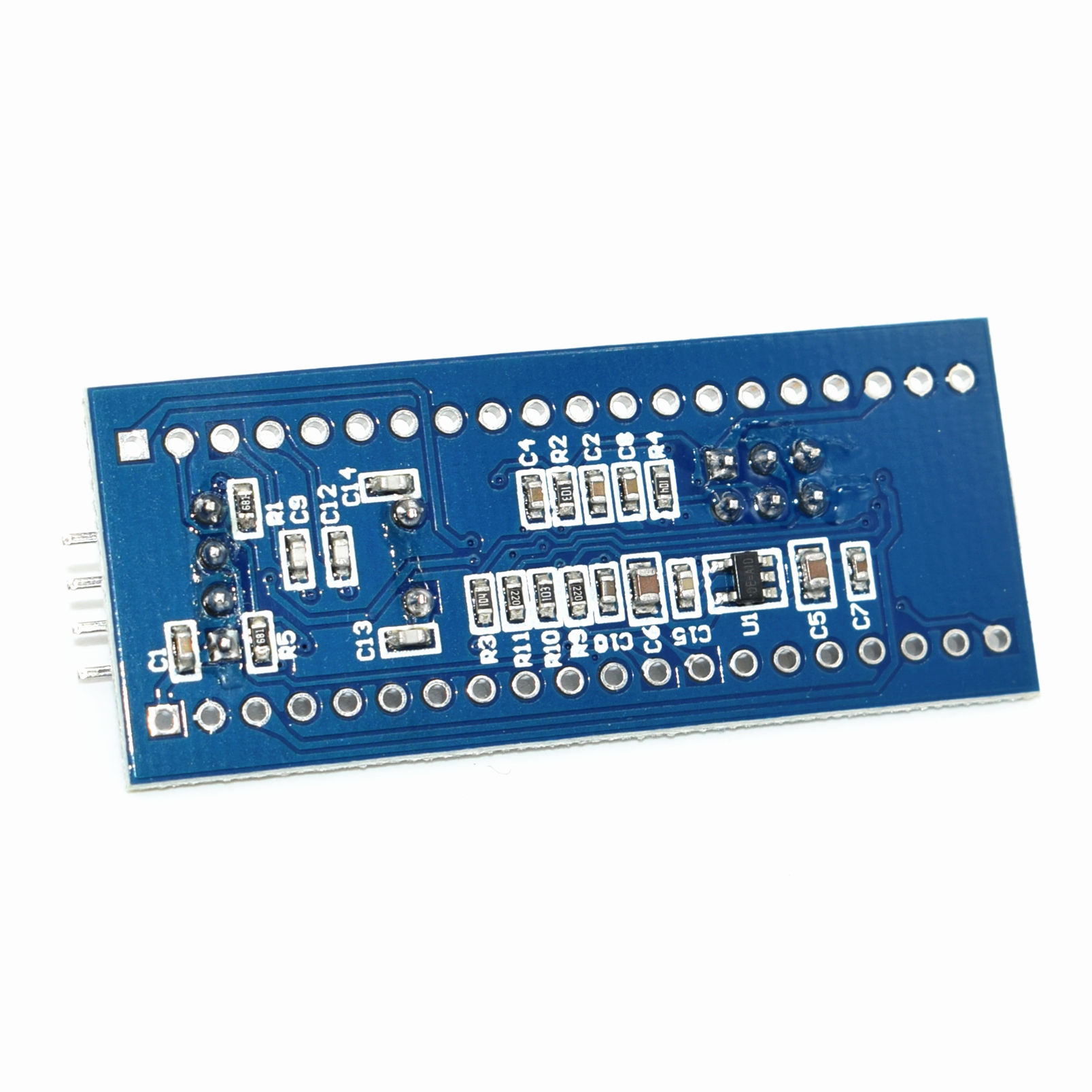

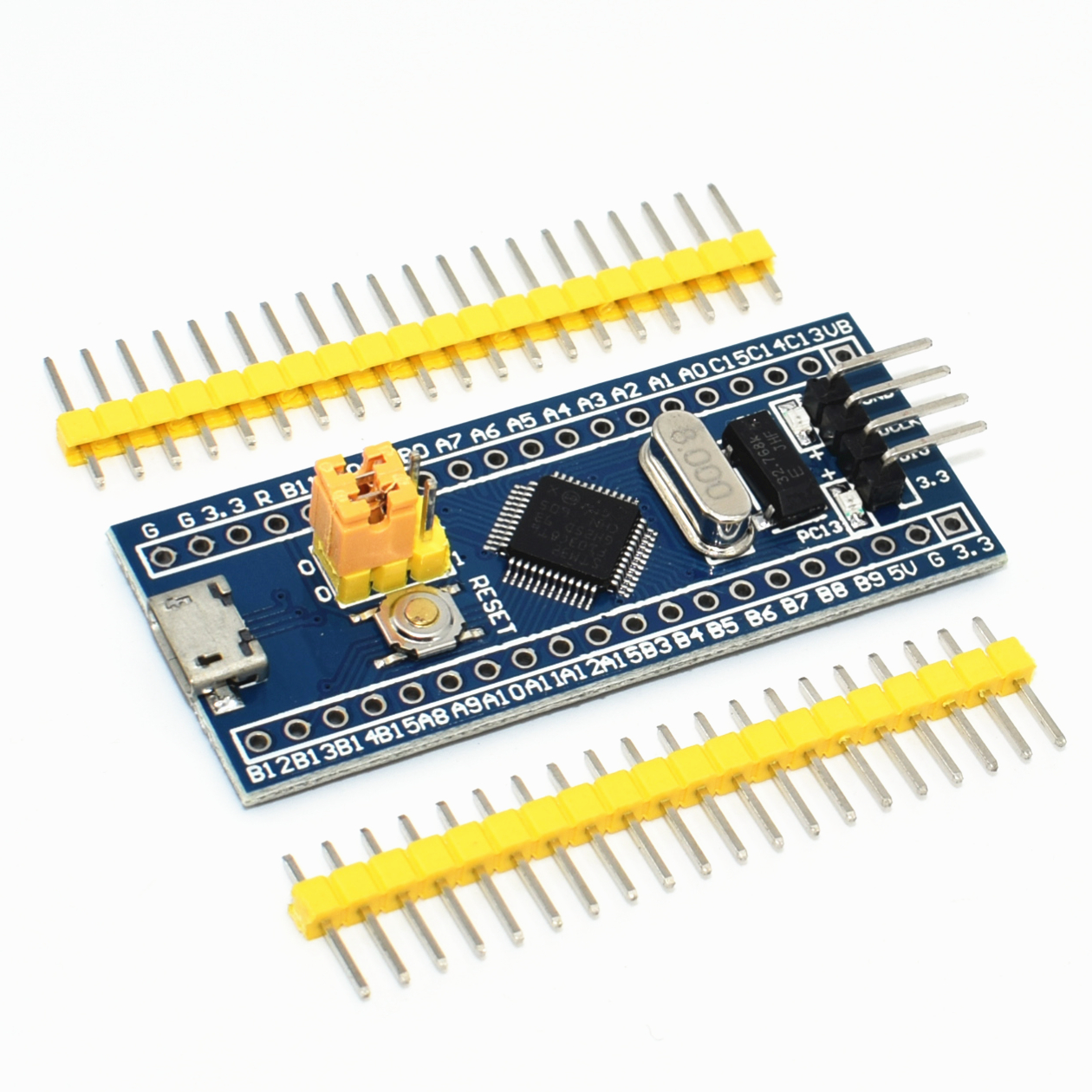

Il s'agit d'une puce de base basée sur la carte centrale ARM CS32F103C8T6, les caractéristiques sont les suivantes :
1, la carte basée sur le circuit MCU le plus basique, le circuit cristal 8M et 32768, le circuit d'alimentation USB.
2, la carte mère est divisée en deux rangées conduit à tous les ports d'E/S.
3, avec interface de téléchargement de débogage de simulation SWD, simple et pratique, vitesse de débogage.
4, l'utilisation de l'interface USB Mirco, vous pouvez faire la communication USB et l'alimentation, interface USB, compatible avec l'interface ordinaire du chargeur de téléphone portable Andrews.
6, marque RTC Crystal Epson, facile à démarrer, plus stable.
7, avec double broche, mais la broche ne soude pas par défaut, l'utilisateur selon ses propres scénarios d'application pour choisir sa propre direction de soudage. Si une soudure est nécessaire, veuillez en informer le propriétaire.
Keil peut être utilisé pour compiler, compilateur IAR, peut être téléchargé via les procédures J-Link ou USART1, les procédures sont le propriétaire et les procédures de débogage, il y a des problèmes peuvent consulter le propriétaire.

Description de la puce :

1, 32F103C8T6
Type de boîtier : LQFP ;
Nombre de broches : 48 ;
Noyau : Cortex-M3 ;
Fréquence de fonctionnement : 72 MHz ;
Ressources de stockage : Flash 64 Ko, SRAM 20 Ko ;
Ressources d'interface : 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports E/S,
Conversion analogique-numérique : 2x ADC (12 bits/16 canaux)
Minuteries : 3 minuteries générales et 1 minuterie avancée
Téléchargement de débogage : Prise en charge de l'interface de débogage JTAG / SWD à télécharger, prise en charge d'IAP.
2, RT9193 : puce de régulateur 3,3 V, la sortie maximale de 300 mA.
Description de l'interface :

1, interface SWD : prise en charge de la simulation, du téléchargement et du débogage.
2, interface USB Mirco : alimentation et communication USB, ne prend pas en charge le téléchargement.
3, interface USART1 : USART1 peut être utilisé pour télécharger le programme ou utiliser USART1 pour la communication.
4, interface de broche MCU : conduit toutes les broches de port d'E/S, facile à connecter avec des périphériques.
Interface d'entrée et de sortie d'alimentation 5, 5 V et 3,3 V : couramment utilisée dans l'alimentation externe, ou avec d'autres modules pour le traitement du sol commun
Autre description de l'appareil :

1, LED d'alimentation (PWR) : état de l'indicateur d'alimentation, peut déterminer si l'alimentation est écurie.
2, la LED utilisateur (PC13) : pour faciliter le test de sortie E/S ou indiquer le programme en cours d'exécution.
3, commencez à sauter, choisissez le mode de programmation : (1, la mémoire flash utilisateur 2, SRAM 3, mémoire système).
4, bouton de réinitialisation : puce de réinitialisation pour le programme utilisateur.
5, 8M Crystal : La fréquence peut être réglée pour que le système soit cadencé à 72 MHz.
Cristal 6,32.768KHz : Disponible pour RTC intégré, ou pour l'étalonnage.STM32F103C8T6 ARM STM32 Minimum System Development Board Module For ArduinoSTM32F103C8T6 ARM STM32 Minimum System Development Board Module For ArduinoSTM32F103C8T6 ARM STM32 Minimum System Development Board Module For ArduinoSTM32F103C8T6 ARM STM32 Minimum System Development Board Module For ArduinoSTM32F103C8T6 ARM STM32 Minimum System Development Board Module For Arduino
