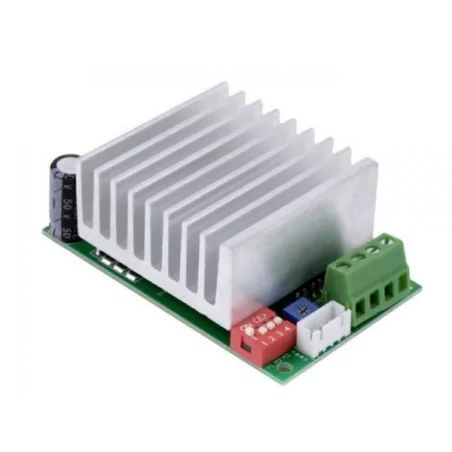

Updated version of TB6600 Stepper Motor Driver 3,5A 9~42V TTL 32 Micro-Step CNC 1 Axis NEW 2 or 4 Phase of Stepper Moto 42, 57,

Pilote de moteur pas à pas TB6600 Contrôleur 4.5A 8 ~ 50V TTL 16 Micro-step CNC à un seul axe Basé sur la puce TB6600HG, le nouveau modèle de pilote BL-TB6600-V1.2 remplace le célèbre pilote BL-TB6560-V2.0. Ce contrôleur de pilote convient non seulement à la construction de systèmes CNC amateurs, mais également aux systèmes professionnels basés sur des moteurs de grande puissance. Par rapport à la génération précédente du TB6560AHG, la puissance du TB6600HG a été portée à 200W (alors que nous constatons un doublement de la valeur de puissance), la tension de fonctionnement est augmentée de 35V (TB6560AHG) à 50V, le courant de fonctionnement passant à 4,5 A (valeur de crête 5A). Les principaux aspects de ce pilote incluent le contrôle de courant intelligent et l'utilisation de la modulation PWM, qui permet de connecter des moteurs pas à pas de toute tension et de tout courant d'alimentation au conducteur - à un niveau fixe; la puce elle-même limitera le courant maximum. La fréquence de fonctionnement maximale a été augmentée. C’est le nouveau produit vedette de Robu.in. Caractéristiques : Le courant de sortie est réglable en continu pour répondre aux diverses exigences de votre application. Fonction automatique à demi courant. Et un commutateur de débit semi-automatique, facile à utiliser. L'utilisation du couplage optique à haute vitesse 6N137 garantit une vitesse élevée sans perdre un pas. Imprimer sur le panneau arrière subdivise les instructions de configuration. Utilisé pour augmenter le dissipateur thermique, bonne dissipation thermique. Sortie de protection contre les courts-circuits, l'utilisation de l'esprit. En utilisant le mode d'entrée d'anode commun, il y a deux bornes d'entrée, le câblage est plus pratique

1.Description :

Il s'agit d'un pilote de moteur pas à pas. Il s'agit d'un pilote haute puissance et économique, courant élevé 4,5 A, haute tension 45 V, protection contre les courts-circuits de sortie, meilleures performances.

2.Fonctionnalité :

1). Il utilise le couplage optique haute vitesse 6N137 pour assurer une vitesse élevée sans perdre de temps.

2) .Il utilise une toute nouvelle puce originale avec des circuits d'arrêt à basse tension, d'arrêt en cas de surchauffe et de protection contre les surintensités, et a ajouté une protection contre les courts-circuits par rapport au TB6560.

3). Il dispose d'une fonction de demi-débit automatique. Il est également équipé d'un commutateur de demi-débit automatique, facile à utiliser.

4). Il prend en charge le courant de sortie réglable en continu pour répondre à vos multiples exigences d'application.

5). Les instructions de réglage de la subdivision sont imprimées au dos du tableau.

6).Il adopte un radiateur agrandi, qui a une bonne dissipation thermique.

7). Il a une fonction de protection contre les courts-circuits de sortie, qui est sans souci à utiliser.

8). Il adopte le mode d'entrée d'anode commun et dispose de deux bornes d'entrée, ce qui rend le câblage plus pratique.

3.Paramètre :

1). Nom du produit : pilote de moteur pas à pas.

2).Tension de fonctionnement : 10 V-45 V CC

3). Courant de sortie nominal : +/- 4,5 V

4).Moteur adapté : 42,57,86 moteur pas à pas biphasé/quatre phases/quatre fils/six fils

5). Subdivision : étape complète, demi-étape, étape 1/4, étape 1/8, étape 1/16, subdivision 16.

6).Température de travail : -25℃~85℃

7).Humidité de travail : 5 % ~ 95 % HR

8).Taille : 50*82*35mm

4.Instruction :

1). Le niveau de l'impulsion d'entrée est de 5 V. S'il s'agit d'une impulsion de niveau 12 V, une résistance de 1 K doit être connectée en série, et s'il s'agit d'une impulsion de niveau 24 V, une résistance de 2,4 K doit être connectée en série.

2). Lorsque le CLK a des impulsions, le moteur tourne et lorsqu'il n'y a pas d'impulsion, il entre automatiquement dans l'état de demi-courant défini pour verrouiller le moteur.

3). Le moteur tourne vers l'avant lorsque CW est élevé ou suspendu, et s'inverse lorsqu'il est bas.

4) .Lorsque EN est élevé ou flottant, il est en état de fonctionnement et lorsqu'il est bas, il est hors ligne.

5.Remarque :

1). L'alimentation ne peut pas être connectée à l'envers, sinon la puce sera grillée.

2). Le courant réglé ne doit pas dépasser le courant nominal du moteur.

6.Package :

1). Pilote de moteur pas à pas 1 pièces
