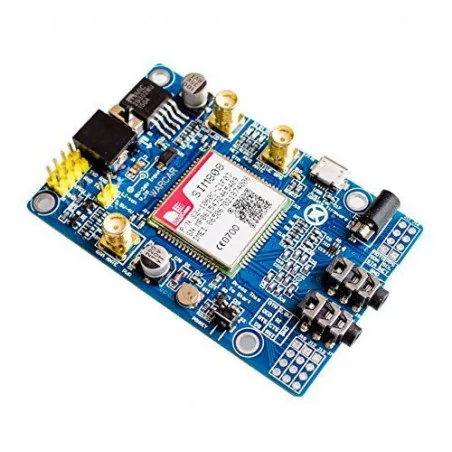

SIM808 Module Development Board IPX SMA with Breakout for Arduino
(edit with the Customer Reassurance module)
: الأرجاع في غضون 7 أيام بشروط أنقر لتفاصيل أكثر
Description :
interface d'entrée de puissance 1.Three : interface DC044 et V_IN et une interface de batterie au lithium.
Remarque : la plage d'entrée de tension DC044 et V_IN est de 5 à 26 V, lorsque vous utilisez 5 V comme alimentation, assurez-vous que l'alimentation peut fournir un courant de 2 A. La plage de tension de la puissance d'entrée de la batterie au lithium est de 3,5 à 4,2 V.
2. Bouton de démarrage : lorsque la carte est sous tension, la LED (PWR) s'allume. Après un appui long (environ 2 secondes) sur ce bouton, les trois autres LED s'allumeront. Et l'un d'eux se met à clignoter ; cela suggère que SIM808 commence à fonctionner. Lorsque l'alimentation, l'antenne GSM et GPS et la carte SIM sont correctement connectées au module, le voyant clignote lentement (lumière 3 secondes de 1 seconde), ce qui indique que le module est enregistré sur le réseau, et vous pouvez passer un appel ou faire autre chose.
3. Interface série TTL : une interface de niveau TTL. Remarque : la broche de VMCU est utilisée pour contrôler le haut niveau de TTL UART, afin de réaliser une correspondance entre les systèmes 1,25 V/3,3 V/5 V. Par exemple, si vous souhaitez utiliser le 51 MCU pour contrôler cette carte, la broche de VMCU doit être connectée au DC5V. Et si vous utilisez STM32 MCU, la broche de VMCU doit être connectée au DC3.3V. Les broches de RXD sont le RXD de SIM808 et les broches de TXD sont le TXD de SIM808. La broche de V_IN peut connecter l'alimentation, la fonction de cette broche est la même que DC044.
Fonctionnement :
1. Préparation : module USB-TTL adaptateur
SIM808 SHIELD DC9V ou autres outils. Logiciel PC 2. Configurations matérielles 2.1 Connecter USB-TTL à l'interface UART USB-TTL SIM808 TXD RXD RXD TXD
GND GND
2.2 Insérez une carte SIM valide dans le support SIMCARD.
2.3 Connectez l'antenne GPS et l'antenne GSM à la carte
Connectez l'adaptateur secteur à l'interface DC044
2.4 Changez l'interrupteur
2.6 Appuyez sur le bouton POWKEY pendant 2 secondes, le module fonctionnera et les 3 autres LED s'allumeront
إذا لم تكن راضيًا عن المنتج الذي اشتريته من websoog.com، أو إذا كان به عيب أو تعرض للتلف، يمكنك إعادته خلال 8 أيام من تاريخ التسليم، وسنقوم باستبداله. يُرجى ملاحظة أنه إذا تجاوزت الطلبية هذا المدة، فللأسف لن نقبل الإرجاع. المنتجات يتم استبدالها فقط، ولا يتم رد الأموال.
شروط استبدال المنتج
- إذا كان المنتج لا يتطابق مع الصورة المعروضة في الموقع.
- إذا كان المنتج يحتوي على عيب أو خلل.
- إذا كان المنتج تالفًا.
- إذا كان المنتج مقلدًا.
- إذا كان المنتج يفتقد بعض أجزائه.
- إذا لم تكن راضيًا عن المنتج بدون وجود أسباب من المذكورة أعلاه، ستتحمل تكاليف الإرجاع.
شروط تصوير الفيديو لضمان حقك في الإرجاع والتبديل
لضمان حقك وتجنب أي سوء تفاهم، يُرجى الالتزام بما يلي:
- قم بتصوير الطرد قبل فتحه مع توضيح الحالة الخارجية للتغليف.
- تأكد من ظهور الملصق الذي يحتوي على اسمك وعنوانك في الفيديو.
- استمر في التصوير أثناء فتح الطرد دون أي انقطاع، حتى يظهر المنتج بالكامل.
- بعد إخراج المنتج من الطرد، قم بتجربة المنتج أثناء تصوير فيديو متصل.
- إذا كان المنتج إلكترونيًا، أظهر عملية التشغيل والوظائف الأساسية.
- إذا لاحظت أي عيوب أو مشكلات أثناء الاستخدام، قم بتوضيحها بوضوح في الفيديو.
⚠️ ملاحظة: لن تُقبل الفيديوهات الناقصة أو التي تم تحريرها كدليل للإرجاع.
طريقة استبدال المنتج
1. الطريقة السريعة:
- عند استلام المنتج الجديد، ستدفع مبلغًا كضمان.
- ستقوم بتسليم المنتج القديم إلى مكتب التوصيل عند استلام المنتج الجديد.
- بعد استلامنا المنتج القديم، سنفحص حالته. إذا كان المنتج في حالة جيدة، سيتم تحرير مبلغ الضمان.
- إذا لم يكن المنتج في حالة جيدة، سيتم خصم جزء من مبلغ الضمان حسب حالته.
2. الطريقة الأطول:
- تقوم بإرسال المنتج إلينا للفحص. بعد التحقق من أنه في حالة جيدة، سنرسل لك منتجًا بديلاً. تستغرق هذه الطريقة وقتًا أطول.
منتجات غير قابلة للاستبدال
- المنتجات المفتوحة التي لا يمكن إرجاعها لأسباب صحية أو صحية.
- التسجيلات الصوتية/المرئية أو البرامج التي تم فتحها بعد التسليم.
- المنتجات المصنوعة حسب الطلب.
- المنتجات القابلة للتلف السريع.
- المحتوى الرقمي غير المقدم على وسائط مادية (مثل الأقراص).
- المنتجات كبيرة الحجم التي تتطلب تركيبًا (مثل الأثاث).
طلب الإرجاع
- قم بتسجيل الدخول إلى حسابك عبر الرابط التالي: تسجيل الدخول.
- املأ نموذج طلب الإرجاع مع إضافة الفيديو كدليل.
معلومات المنتج والضمان
1. ثلاثة واجهة إدخال الطاقة: واجهة DC044 و V_IN وواجهة بطارية ليثيوم.
ملحوظة: نطاق إدخال الجهد DC044 و V_IN هو 5-26 فولت ، عند استخدام 5 فولت كمصدر للطاقة ، تأكد من أن مزود الطاقة يمكنه تزويد تيار 2 أمبير.إدخال بطارية الليثيوم هو 3.5-4.2 فولت.
2. زر البدء: عند تشغيل اللوحة ، يضيء مؤشر LED (PWR). بعد ضغطة طويلة (حوالي ثانيتين) على هذا الزر ، ستضيء المصابيح الثلاثة الأخرى. ويبدأ أحدهم في الوميض ؛ هذا يشير إلى أن SIM808 بدأت في العمل. عندما يتم توصيل مصدر الطاقة وهوائي GSM و GPS وبطاقة SIM بالوحدة بشكل صحيح ، يومض مؤشر LED ببطء (3 ثوانٍ من الضوء لمدة ثانية واحدة) ، مما يشير إلى أن الوحدة مسجلة في الشبكة ، ويمكنك تبديل مكالمة أو افعل شيئا اخر.
3. الواجهة التسلسلية TTL: واجهة مستوى TTL. ملاحظة: يتم استخدام دبوس VMCU للتحكم في المستوى العالي من TTL UART ، لتحقيق المطابقة بين أنظمة 1.25V / 3.3V / 5V. على سبيل المثال ، إذا كنت تريد استخدام 51 MCU للتحكم في هذه اللوحة ، فإن دبوس VMCU يجب توصيله بـ DC5V. وإذا كنت تستخدم STM32 MCU ، فيجب توصيل دبوس VMCU بـ DC3.3V. دبابيس RXD هي RXD لـ SIM808 ودبابيس TXD هي TXD لـ SIM808. يمكن أن يقوم دبوس V_IN بتوصيل مصدر الطاقة ، ووظيفة هذا الدبوس هي نفسها DC044.
Description :
interface d'entrée de puissance 1.Three : interface DC044 et V_IN et une interface de batterie au lithium.
Remarque : la plage d'entrée de tension DC044 et V_IN est de 5 à 26 V, lorsque vous utilisez 5 V comme alimentation, assurez-vous que l'alimentation peut fournir un courant de 2 A. La plage de tension de la puissance d'entrée de la batterie au lithium est de 3,5 à 4,2 V.
2. Bouton de démarrage : lorsque la carte est sous tension, la LED (PWR) s'allume. Après un appui long (environ 2 secondes) sur ce bouton, les trois autres LED s'allumeront. Et l'un d'eux se met à clignoter ; cela suggère que SIM808 commence à fonctionner. Lorsque l'alimentation, l'antenne GSM et GPS et la carte SIM sont correctement connectées au module, le voyant clignote lentement (lumière 3 secondes de 1 seconde), ce qui indique que le module est enregistré sur le réseau, et vous pouvez passer un appel ou faire autre chose.
3. Interface série TTL : une interface de niveau TTL. Remarque : la broche de VMCU est utilisée pour contrôler le haut niveau de TTL UART, afin de réaliser une correspondance entre les systèmes 1,25 V/3,3 V/5 V. Par exemple, si vous souhaitez utiliser le 51 MCU pour contrôler cette carte, la broche de VMCU doit être connectée au DC5V. Et si vous utilisez STM32 MCU, la broche de VMCU doit être connectée au DC3.3V. Les broches de RXD sont le RXD de SIM808 et les broches de TXD sont le TXD de SIM808. La broche de V_IN peut connecter l'alimentation, la fonction de cette broche est la même que DC044.
Fonctionnement :
1. Préparation : module USB-TTL adaptateur
SIM808 SHIELD DC9V ou autres outils. Logiciel PC 2. Configurations matérielles 2.1 Connecter USB-TTL à l'interface UART USB-TTL SIM808 TXD RXD RXD TXD
GND GND
2.2 Insérez une carte SIM valide dans le support SIMCARD.
2.3 Connectez l'antenne GPS et l'antenne GSM à la carte
Connectez l'adaptateur secteur à l'interface DC044
2.4 Changez l'interrupteur
2.6 Appuyez sur le bouton POWKEY pendant 2 secondes, le module fonctionnera et les 3 autres LED s'allumeront
في حالة عيب، تلف، أو عدم مطابقة المنتج للصورة.
صوّر الطرد قبل الفتح وأثناء فتحه بدون انقطاع.
استبدال سريع مع ضمان أو فحص ثم إرسال بديل.
سياسة الإرجاع والاستبدال في Websoog
إذا لم تكن راضياً عن منتج اشتريته من websoog.com، أو كان المنتج معيباً أو متضرراً، يمكنك طلب استبداله خلال 8 أيام من تاريخ التسليم. بعد تجاوز هذه المدة لا يمكن قبول طلب الإرجاع. المنتجات يتم استبدالها فقط، ولا يتم استرجاع المبلغ.
يُقبل الطلب إذا كان المنتج لا يطابق الصورة أو التفاصيل المعروضة.
يُقبل الطلب عند وجود عيب، تلف، نقص في القطع، أو مشكلة واضحة.
الفيديو الكامل يساعدنا على معالجة الطلب بسرعة وبدون سوء فهم.
شروط استبدال المنتج
- إذا كان المنتج لا يطابق الصورة المعروضة في الموقع.
- إذا كان المنتج يحتوي على عيب أو خلل.
- إذا كان المنتج متضرراً.
- إذا كان المنتج مقلداً.
- إذا كان المنتج ينقصه بعض القطع.
- إذا لم تكن راضياً عن المنتج لأسباب أخرى، فإن مصاريف الإرجاع تكون على عاتقك.
شروط الفيديو لضمان حقك في الإرجاع والاستبدال
- صوّر الطرد قبل فتحه لإظهار حالة التغليف الخارجي.
- تأكد أن الملصق الذي يحتوي على اسمك وعنوانك ظاهر بوضوح في الفيديو.
- صوّر فتح الطرد كاملاً بدون انقطاع حتى إخراج المنتج بالكامل.
- بعد إخراج المنتج، صوّره من جميع الزوايا.
- إذا كان المنتج إلكترونياً، أظهر تشغيله والوظائف الأساسية في الفيديو.
- إذا لاحظت عيوباً أو قطعاً ناقصة، صوّرها بوضوح.
طرق استبدال المنتج
عند استلام المنتج الجديد، تدفع مبلغاً محدداً كضمان، وتسلم المنتج القديم لمكتب التوصيل. بعد وصول المنتج المرتجع وفحصه، إذا كانت حالته جيدة يتم إرجاع مبلغ الضمان. إذا كانت حالته سيئة يتم خصم مبلغ حسب حالة المنتج.
ترسل المنتج للفحص، وبعد التحقق من حالته يتم إرسال منتج بديل. هذه الطريقة تستغرق وقتاً أطول.
منتجات غير قابلة للاستبدال
- المنتجات المفتوحة التي لا يمكن إرجاعها لأسباب صحية أو متعلقة بالنظافة.
- التسجيلات الصوتية/المرئية أو البرامج المفتوحة بعد التسليم.
- المنتجات الشخصية أو المصنوعة حسب الطلب.
- المنتجات القابلة للتلف بسرعة.
- المحتوى الرقمي غير المقدم على وسيط مادي مثل CD أو DVD.
- المنتجات كبيرة الحجم التي تتطلب تركيباً مثل الأثاث.
سجّل الدخول إلى حسابك من هنا: الدخول إلى حسابك، ثم املأ نموذج طلب الإرجاع وأرفق الفيديو كدليل.
آراء زبائن مؤكّدة
تجارب حقيقية من زبائن اشتروا هذا المنتج
لا توجد آراء بعد.
1. ثلاثة واجهة إدخال الطاقة: واجهة DC044 و V_IN وواجهة بطارية ليثيوم.
ملحوظة: نطاق إدخال الجهد DC044 و V_IN هو 5-26 فولت ، عند استخدام 5 فولت كمصدر للطاقة ، تأكد من أن مزود الطاقة يمكنه تزويد تيار 2 أمبير.إدخال بطارية الليثيوم هو 3.5-4.2 فولت.
2. زر البدء: عند تشغيل اللوحة ، يضيء مؤشر LED (PWR). بعد ضغطة طويلة (حوالي ثانيتين) على هذا الزر ، ستضيء المصابيح الثلاثة الأخرى. ويبدأ أحدهم في الوميض ؛ هذا يشير إلى أن SIM808 بدأت في العمل. عندما يتم توصيل مصدر الطاقة وهوائي GSM و GPS وبطاقة SIM بالوحدة بشكل صحيح ، يومض مؤشر LED ببطء (3 ثوانٍ من الضوء لمدة ثانية واحدة) ، مما يشير إلى أن الوحدة مسجلة في الشبكة ، ويمكنك تبديل مكالمة أو افعل شيئا اخر.
3. الواجهة التسلسلية TTL: واجهة مستوى TTL. ملاحظة: يتم استخدام دبوس VMCU للتحكم في المستوى العالي من TTL UART ، لتحقيق المطابقة بين أنظمة 1.25V / 3.3V / 5V. على سبيل المثال ، إذا كنت تريد استخدام 51 MCU للتحكم في هذه اللوحة ، فإن دبوس VMCU يجب توصيله بـ DC5V. وإذا كنت تستخدم STM32 MCU ، فيجب توصيل دبوس VMCU بـ DC3.3V. دبابيس RXD هي RXD لـ SIM808 ودبابيس TXD هي TXD لـ SIM808. يمكن أن يقوم دبوس V_IN بتوصيل مصدر الطاقة ، ووظيفة هذا الدبوس هي نفسها DC044.
Description :
interface d'entrée de puissance 1.Three : interface DC044 et V_IN et une interface de batterie au lithium.
Remarque : la plage d'entrée de tension DC044 et V_IN est de 5 à 26 V, lorsque vous utilisez 5 V comme alimentation, assurez-vous que l'alimentation peut fournir un courant de 2 A. La plage de tension de la puissance d'entrée de la batterie au lithium est de 3,5 à 4,2 V.
2. Bouton de démarrage : lorsque la carte est sous tension, la LED (PWR) s'allume. Après un appui long (environ 2 secondes) sur ce bouton, les trois autres LED s'allumeront. Et l'un d'eux se met à clignoter ; cela suggère que SIM808 commence à fonctionner. Lorsque l'alimentation, l'antenne GSM et GPS et la carte SIM sont correctement connectées au module, le voyant clignote lentement (lumière 3 secondes de 1 seconde), ce qui indique que le module est enregistré sur le réseau, et vous pouvez passer un appel ou faire autre chose.
3. Interface série TTL : une interface de niveau TTL. Remarque : la broche de VMCU est utilisée pour contrôler le haut niveau de TTL UART, afin de réaliser une correspondance entre les systèmes 1,25 V/3,3 V/5 V. Par exemple, si vous souhaitez utiliser le 51 MCU pour contrôler cette carte, la broche de VMCU doit être connectée au DC5V. Et si vous utilisez STM32 MCU, la broche de VMCU doit être connectée au DC3.3V. Les broches de RXD sont le RXD de SIM808 et les broches de TXD sont le TXD de SIM808. La broche de V_IN peut connecter l'alimentation, la fonction de cette broche est la même que DC044.
Fonctionnement :
1. Préparation : module USB-TTL adaptateur
SIM808 SHIELD DC9V ou autres outils. Logiciel PC 2. Configurations matérielles 2.1 Connecter USB-TTL à l'interface UART USB-TTL SIM808 TXD RXD RXD TXD
GND GND
2.2 Insérez une carte SIM valide dans le support SIMCARD.
2.3 Connectez l'antenne GPS et l'antenne GSM à la carte
Connectez l'adaptateur secteur à l'interface DC044
2.4 Changez l'interrupteur
2.6 Appuyez sur le bouton POWKEY pendant 2 secondes, le module fonctionnera et les 3 autres LED s'allumeront
