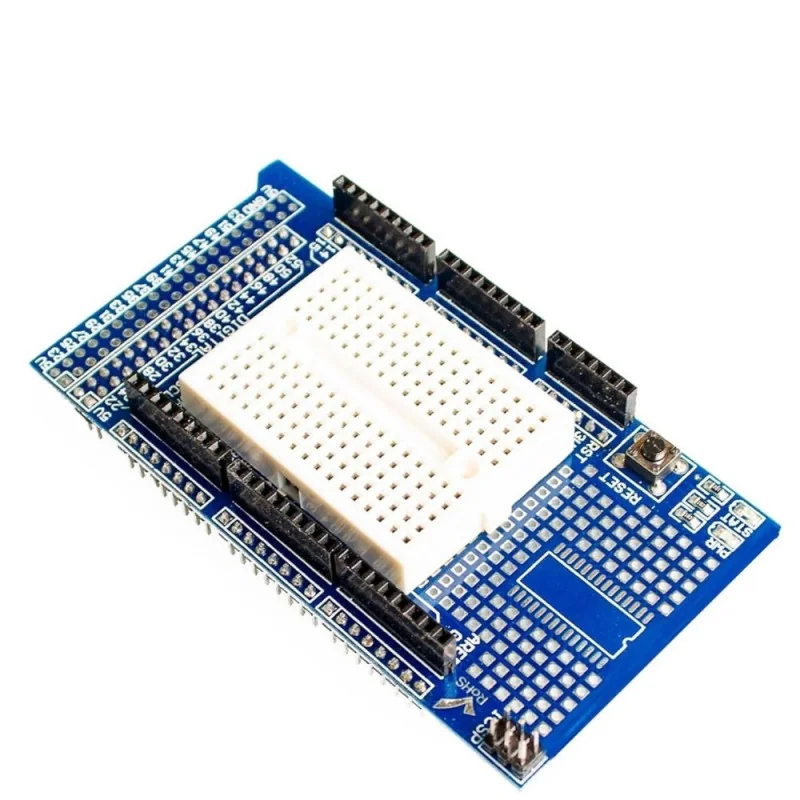

شيلد MEGA Proto Prototype Shield V3.0 مخصص للأردوينو Mega ويسهّل تصميم وبناء الدوائر المخصصة. يمكنك لحام المكونات مباشرة على منطقة البروتوتايب لإنشاء مشروع ثابت، أو استعمال Breadboard صغيرة لاختبار الأفكار بسرعة دون لحام. يوفر الشيلد توصيلات إضافية لجميع منافذ الإدخال/الإخراج ومساحة لتركيب مكونات Through-Hole وSMD، مما يجعله حلاً عمليًا لتحويل مشروعك إلى وحدة واحدة منظمة.
المميزات:
متوافق مع Arduino Mega
مساحة بروتوتايب واسعة للحام وتجميع الدوائر
Pinout واضح وتوصيلات سهلة لكل منافذ I/O
زر Reset مدمج
موصل ICSP مدمج لاتصالات SPI
مكان مخصص لتركيب SMD: 14-pin (Pitch 50 mil)
مكان مخصص لتركيب Through-Hole: 20-pin (Pitch 100 mil)
نقل التغذية من الأردوينو إلى صفوف طاقة مدمجة (5V و GND) لاستخدامها كخطوط طاقة/أرضي للمكونات
توصيلات SPI عبر موصل ICSP:
MISO مرتبط بـ D12
SCK مرتبط بـ D13
MOSI مرتبط بـ D11
SS مرتبط بـ D10
بالإضافة إلى 5V و GND
الخصائص الفيزيائية:
أبعاد اللوحة تقريبًا: 2.7 × 2.1 إنش
3 ثقوب تثبيت لربط الشيلد بسطح أو علبة
ملاحظة: المسافة بين D7 و D8 هي 0.16 إنش (ليست مضاعفًا دقيقًا لـ 0.1 إنش مثل باقي الأرجل)
محتويات العلبة:
1× MEGA Proto Prototype Shield V3.0
1× Breadboard PCB عدد 170 نقطة
AT61
