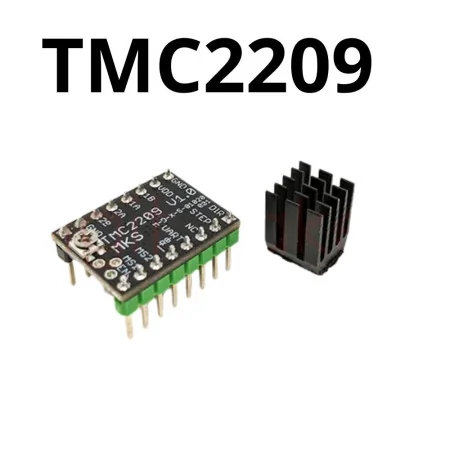

TMC2209 MKS V2.0
zoom_out_map
chevron_left chevron_right

TMC2209 MKS V2.0

يرجى الرجوع إلى المصادر المتاحة على الإنترنت لمعرفة طريقة التوصيل الصحيحة. نحن غير مسؤولين عن أي تلف في اللوحة ناتج عن معلومات غير صحيحة أو توصيل خاطئ.

  • محركات خطوة ثنائية الطور حتى 2.8A تيار للملف (ذروة)، 2A RMS

  • واجهة STEP/DIR مع ضبط المايكروستيب 8 أو 16 أو 32 أو 64 عبر الأرجل

  • تشغيل سلس حتى 256 مايكروستيب عبر استيفاء MicroPlyer™

  • StealthChop2™ لتشغيل صامت للمحرك

  • SpreadCycle™ تحكم ديناميكي عالي في تقطيع التيار

  • StallGuard4™ لاكتشاف الحمل والتوقف (Stall) مع StealthChop

  • CoolStep™ تحكم في التيار لتوفير الطاقة حتى 75%

  • مقاومة تشغيل منخفضة RDSon وحرارة أقل: LS 170mΩ وHS 170mΩ (قيمة نموذجية عند 25°C)

  • مجال الجهد: 4.75 إلى 29V DC

  • وضع استعداد منخفض الاستهلاك ليتوافق مع معايير الطاقة

  • خيار مقاومة استشعار داخلية (لا حاجة لمقاومات Sense خارجية)

  • كبح سلبي، دوران حر (Freewheeling) وإيقاف تلقائي للطاقة

  • UART بسلك واحد وOTP لخيارات إعداد متقدمة

  • مولد نبضات مدمج للعمل بوضع مستقل

1,450.00 د.ج.‏ لا توجد ضريبة

1,450.00 د.ج.‏ بدون الضريبة

2 الى 4 أيام
check متوفر

Delivery policy
(edit with the Customer Reassurance module)
سياسة الأرجاع
: الأرجاع في غضون 7 أيام بشروط أنقر لتفاصيل أكثر
الوصف

وحدة TMC2209 عالية الجودة وفائقة الهدوء. يتضمن المنتج مشتتًا حراريًا بسطح لاصق (المشتت لا يُركّب مباشرة فوق الشريحة مثل بعض الدرايفرات الأخرى، بل يُركّب خلف الشريحة على الجهة التي توجد بها المقاومة المتغيرة/البوتنشيومتر). يرجى قراءة المصادر المتاحة على الإنترنت حول التوصيلات. نحن غير مسؤولين عن تلف اللوحة بسبب معلومات خاطئة.

TMC2209 بنفس هدوء TMC2208 لكنه يولد حرارة أقل. أقصى تيار لديه 2.8A (ذروة). وهو درايفر تحكم بمحركات الخطوة عالي الأداء وفعّال من حيث التكلفة.

المميزات والفوائد:

  • محركات خطوة ثنائية الطور حتى 2.8A تيار للملف (ذروة)، 2A RMS

  • واجهة STEP/DIR مع ضبط المايكروستيب 8 أو 16 أو 32 أو 64 عبر الأرجل

  • تشغيل سلس حتى 256 مايكروستيب عبر استيفاء MicroPlyer™

  • StealthChop2™ لتشغيل صامت للمحرك

  • SpreadCycle™ تحكم ديناميكي عالي في تقطيع التيار

  • StallGuard4™ لاكتشاف الحمل والتوقف (Stall) مع StealthChop

  • CoolStep™ تحكم في التيار لتوفير الطاقة حتى 75%

  • مقاومة تشغيل منخفضة RDSon وحرارة أقل: LS 170mΩ وHS 170mΩ (قيمة نموذجية عند 25°C)

  • مجال الجهد: 4.75 إلى 29V DC

  • وضع استعداد منخفض الاستهلاك ليتوافق مع معايير الطاقة

  • خيار مقاومة استشعار داخلية (لا حاجة لمقاومات Sense خارجية)

  • كبح سلبي، دوران حر (Freewheeling) وإيقاف تلقائي للطاقة

  • UART بسلك واحد وOTP لخيارات إعداد متقدمة

  • مولد نبضات مدمج للعمل بوضع مستقل

  • حماية وتشخيصات متكاملة

محتويات العبوة:

  • درايفر محرك خطوة TMC2209

  • مشتت حراري بسطح لاصق
