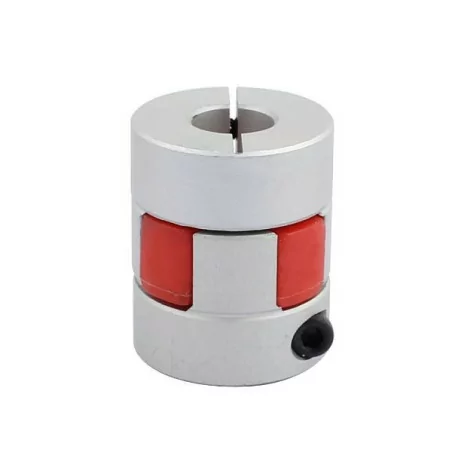

8*8*25mm 3D printer Stepper Motor Flexible Coupling Coupler
- Version en aluminium léger de l'accouplement d'arbre standard de l'industrie
- Interchangeable avec les gammes de moyeux L et SS
- Résistant à la corrosion (alésages finis passivés pour une protection supplémentaire)
- S'adapte au désalignement angulaire et parallèle de l'arbre
- Sécurité intégrée - fonctionnera toujours si l'"araignée" en élastomère tombe en panne
- Pas de contact métal sur métal
- Résistant à l'huile, à la saleté, au sable, à l'humidité et à la graisse
: Vous pouvez voir les tarifs d'expédition et estimations de livraison cliquant ici
: Retour sous 7 jours avec conditions, cliquez pour plus de détails

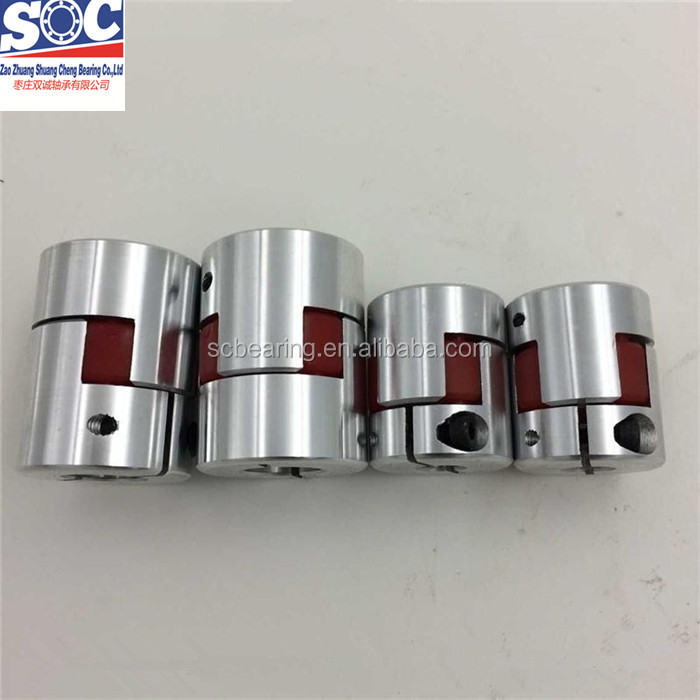

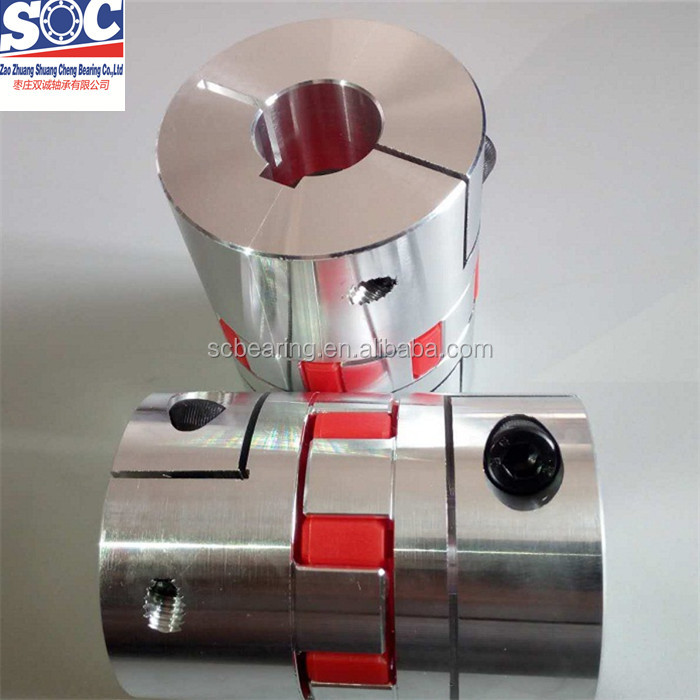

Coupleur d'araignée d'accouplement de mâchoire d'arbre Flexible pour le servomoteur pas à pas de machine de transmission de CNC
1. Machine à partir d'une tige en aluminium , pour des performances plus constantes
2. Une concentricité élevée permet un fonctionnement précis de la machine
3. Bonne finition pour une correspondance précise
4. Pince ou vis de réglage à la fois pour l'option
5. Une taille différente pour deux hubs est disponible (d1 et d2 peuvent être de taille différente)
| Les données standard ci-dessous peuvent être consultées | ||
| Diamètre extérieur | Longueur | Diamètre interieur |
| 20 millimètres | 34 millimètres | 5/6/7/10mm |
| 25 millimètres | 34 millimètres | 6/6.35/7/8/9/10/12mm |
| 30 millimètres | 42 millimètres | 6/8/10/11/12/14/15/16mm |
| 40 millimètres | 66 millimètres | 10/11/12/14/15/16/17/18/19/20/22mm |
| 55 millimètres | 78 millimètres | 14/15/16/18/19/20/22/24/25/28/30mm |
| 65 millimètres | 90 millimètres | 16/18/19/20/22/24/25/28mm |
| 80 millimètres | 114 millimètres | 20/25/28/230/32mm |
| Peut être personnalisé selon les exigences des clients concernant la taille et la longueur de l'ouverture | ||
| Matériaux de haute qualité et CNC pour une garantie de précision pour nos clients | ||
Caractéristique
- Version en aluminium léger de l'accouplement d'arbre standard de l'industrie
- Interchangeable avec les gammes de moyeux L et SS
- Résistant à la corrosion (alésages finis passivés pour une protection supplémentaire)
- S'adapte au désalignement angulaire et parallèle de l'arbre
- Sécurité intégrée - fonctionnera toujours si l'"araignée" en élastomère tombe en panne
- Pas de contact métal sur métal
- Résistant à l'huile, à la saleté, au sable, à l'humidité et à la graisse
Modèle | Alésage intérieur | ré (mm) | L (mm) | Couple nominal (Nm) | Le maximum de couple (Nm) | |
dmin | dmax | |||||
JM2-25 | 4 | 12 | 25 | 34 | 5.0 | 10.0 |
JM2-30 | 6 | 16 | 30 | 35 | 7.4 | 14.8 |
JM2-40 | dix | 24 | 40 | 66 | 9.5 | 19.0 |
JM2-55 | 12 | 28 | 55 | 78 | 34 | 68 |
JM2-65 | 14 | 38 | 65 | 90 | 95 | 190 |
JM2-80 | 24 | 45 | 80 | 114 | 135 | 270 |
JM2-95 | 30 | 55 | 95 | 126 | 230 | 460 |
JM2-105 | 35 | 60 | 105 | 140 | 380 | 760 |
Modèle | Vitesse admissible (tr/min) | Désalignement radial (mm) | Angulaire Désalignement(°) | Essieu Désalignement(mm) | ||
JM2-25 | 17000 | 0,02 | 1.0 | +0,60 | ||
JM2-30 | 12000 | 0,02 | 1.0 | +0,60 | ||
JM2-40 | 10000 | 0,02 | 1.0 | +0,80 | ||
JM2-55 | 8000 | 0,02 | 1.0 | +0,80 | ||
JM2-65 | 6000 | 0,02 | 1.0 | +0,80 | ||
JM2-80 | 4600 | 0,02 | 1.0 | +1.00 | ||
JM2-95 | 3800 | 0,02 | 1.0 | +1.00 | ||
JM2-105 | 3400 | 0,02 | 1.0 | |||
