HC-08 وحدة اتصالات تسلسلية بلوتوث هو جيل جديد من وحدة نقل البيانات على أساس مواصفات بلوتوث V4.0 بروتوكول بلوتوث بليه. نطاق تردد العمل اللاسلكي هو 2.4GHz ISM ، وطريقة التشكيل هي GFSK. قوة الإرسال الكبيرة للوحدة هي 4dBm ، حساسية الاستقبال هي-93dBm ، ويمكن أن تحقق 80m الاتصالات فائقة لمسافات طويلة في بيئة مفتوحة.
الوحدة تعتمد ختم حفرة طريقة التعبئة والتغليف ، والتي يمكن مصححة وملحومة. حجم الوحدة 26.9 مللي متر × 13 مللي متر × 2.2 مللي متر ، وهو مناسب للغاية للعملاء لتضمينه في نظام التطبيق.

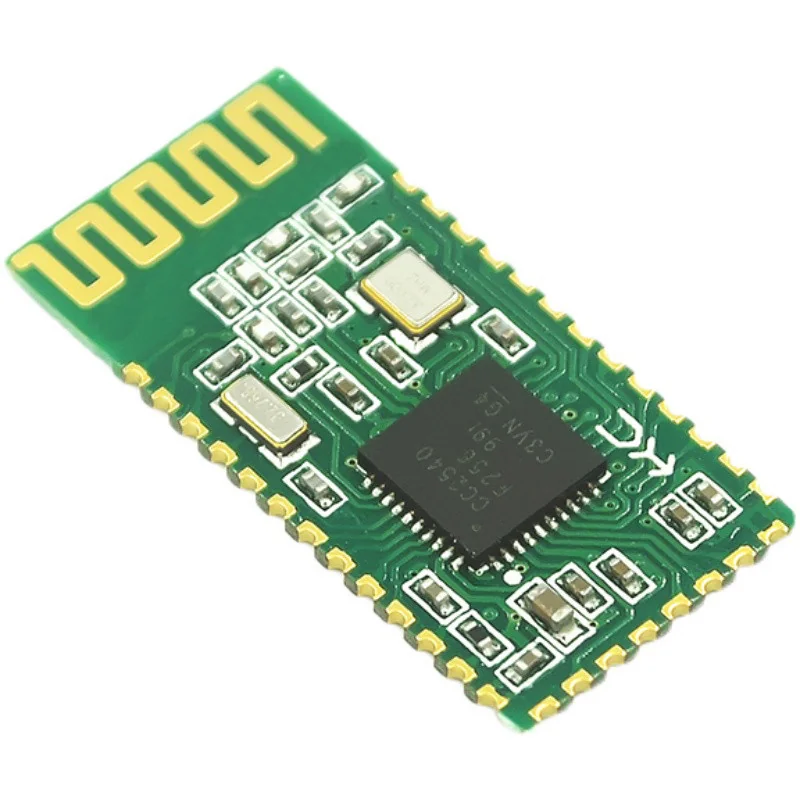

تتبنى الوحدة رقاقة CC2540 من TI ، وتكوين مساحة 256K Byte ، وتدعم عند الأوامر ، ويمكن للمستخدمين تغيير الدور (وضع الماجستير والعبد) ، ومعدل الباود المنفذ التسلسلي ، اسم الجهاز وغيرها من المعلمات وفقا لاحتياجاتهم. إنه مرن للاستخدام.
HC-08 وحدة اتصالات تسلسلية بلوتوث هو جيل جديد من وحدة نقل البيانات على أساس مواصفات بلوتوث V4.0 بروتوكول بلوتوث بليه. نطاق تردد العمل اللاسلكي هو 2.4GHz ISM ، وطريقة التشكيل هي GFSK. قوة الإرسال الكبيرة للوحدة هي 4dBm ، حساسية الاستقبال هي-93dBm ، ويمكن أن تحقق 80m الاتصالات فائقة لمسافات طويلة في بيئة مفتوحة.
الوحدة تعتمد ختم حفرة طريقة التعبئة والتغليف ، والتي يمكن مصححة وملحومة. حجم الوحدة 26.9 مللي متر × 13 مللي متر × 2.2 مللي متر ، وهو مناسب للغاية للعملاء لتضمينه في نظام التطبيق.
تتبنى الوحدة رقاقة CC2540 من TI ، وتكوين مساحة 256K Byte ، وتدعم عند الأوامر ، ويمكن للمستخدمين تغيير الدور (وضع الماجستير والعبد) ، ومعدل الباود المنفذ التسلسلي ، اسم الجهاز وغيرها من المعلمات وفقا لاحتياجاتهم. إنه مرن للاستخدام.
TXD: نقل المنفذ التسلسلي ، مستوى 3.3 فولت TTL.
RXD: استقبال المنفذ التسلسلي ، مستوى 3.3 فولت TTL.
CTS: التحكم في تدفق المنفذ التسلسلي ، غير مدعوم حاليًا.
RTS: التحكم في تدفق المنفذ التسلسلي ، غير مدعوم حاليًا.
تيار مستمر: يحاكي وحرق دبوس الساعة.
DD: مضاهاة وبرمجة دبوس البيانات.
RST: وحدة إعادة تعيين دبوس ، يتطلب مستوى منخفض لا يقل عن 5ms لإعادة تعيين.
VCC: وحدة امدادات الطاقة دبوس ، يتطلب تيار مستمر 3.3 فولت امدادات الطاقة ، و امدادات الطاقة الحالية لا تقل عن 100mA. نطاق جهد التشغيل: 2.0 فولت ~ 3.6 فولت.
GND: وحدة أرضية عامة.
LED: وحدة مؤشر الناتج دبوس ، خرج عالية المستوى ، يرجى توصيل المقاوم في سلسلة عند الاتصال إلى LED.
قبل ربط:
عندما لا يسجل المضيف عنوان الرقيق ، سيكون على 100ms في الثانية الواحدة ؛
عندما يسجل المضيف عنوان الرقيق ، فإنه تضيء لمدة 900ms في الثانية الواحدة ؛
العبد على ل 1 ثانية كل 2 ثانية.
بعد الاتصال ، LED هو دائما على.
مفتاح: دبوس الإدخال ، الداخلية سحب إلى أسفل. يتم توصيل هذا دبوس إلى مستوى عال للسيد لمسح عنوان الرقيق المسجل.
يرجى ربط محددة في أسلوب القيادة العملي والنسق
Http://www.wavesen.com/downloadDis.asp?id=48
وحدة ومظاهرة اتصال آيفون:
وحدة واتصال هاتف أندرويد:
1. يجب أن يكون إصدار أندرويد من الهاتف 4.3 أو أعلى. تحميل 4.0BLE أندرويد المنفذ التسلسلي مساعد.
تحميل URL:Http://wavesen.com/download.asp
2. بعد التثبيت ، افتح التطبيق للبحث عن وحدة الاتصال
