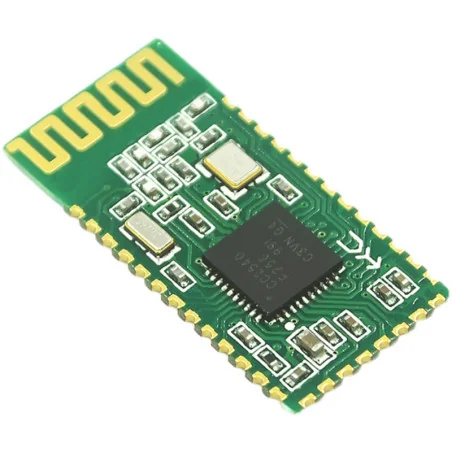

HC-08 BLUETOOTH SERIAL PORT MODULE BLUETOOTH 4.0
Le module de communication série Bluetooth HC-08 est une nouvelle génération de module de transmission de données basée sur la spécification Bluetooth V4.0 du protocole Bluetooth BLE. La gamme de fréquences de travail sans fil est de 2,4 GHz ISM et la méthode de modulation est GFSK. La grande puissance de transmission du module est de 4 dBm, la sensibilité de réception est de -93 dBm et il peut atteindre une communication ultra longue distance de 80 m dans un environnement ouvert.
: Vous pouvez voir les tarifs d'expédition et estimations de livraison cliquant ici
: Retour sous 7 jours avec conditions, cliquez pour plus de détails
Le module de communication série Bluetooth HC-08 est une nouvelle génération de module de transmission de données basée sur la spécification Bluetooth V4.0 du protocole Bluetooth BLE. La gamme de fréquences de travail sans fil est de 2,4 GHz ISM et la méthode de modulation est GFSK. La grande puissance de transmission du module est de 4 dBm, la sensibilité de réception est de -93 dBm et il peut atteindre une communication ultra longue distance de 80 m dans un environnement ouvert.
L'unité adopte une méthode d'emballage d'étanchéité des trous, qui peut être rapiécée et soudée. La taille du module est de 26,9 mm x 13 mm x 2,2 mm, ce qui est très pratique pour les clients à inclure dans le système d'application.
Le module adopte la puce CC2540 de TI, une configuration d'espace de 256K octets, prend en charge les commandes AT, les utilisateurs peuvent modifier le rôle (mode maître et esclave), le débit en bauds du port série, le nom de l'appareil et d'autres paramètres en fonction de leurs besoins. Il est flexible à utiliser.
TXD : transmission par port série, niveau TTL 3,3 V.
RXD : réception du port série, niveau TTL 3,3 V.
CTS : Serial Port Stream Control, actuellement non pris en charge.
RTS : Serial Port Stream Control, actuellement non pris en charge.
DC : simule et brûle la broche d'horloge.
DD : émulation et programmation des broches de données.
RST : broche de réinitialisation du module, nécessite un niveau bas d'au moins 5 ms pour se réinitialiser.
VCC: broche d'alimentation du module, nécessite une alimentation CC 3,3 V et le courant d'alimentation n'est pas inférieur à 100 mA. Plage de tension de fonctionnement : 2,0 V ~ 3,6 V.
GND : unité de masse commune.
LED : broche de sortie de l'indicateur de module, sortie de haut niveau, veuillez connecter une résistance en série lors de la connexion à la LED.
avant de faire le lien :
Lorsque l'hôte n'enregistre pas l'adresse de l'esclave, ce sera à 100 ms par seconde ;
Lorsque l'hôte enregistre l'adresse de l'esclave, il s'allume pendant 900 ms par seconde ;
L'esclave est allumé pendant 1 seconde toutes les 2 secondes.
Après la connexion, la LED est toujours allumée.
Clé : broche d'entrée, tirette intérieure vers le bas. Cette broche est connectée au niveau haut du maître pour effacer l'adresse esclave enregistrée.
Veuillez créer un lien spécifique dans le style et le format de conduite pratique
Http://www.wavesen.com/downloadDis.asp?id=48
Démonstration de connexion de l'unité et de l'iPhone :
Unité Android et connexion téléphonique :
1. La version Android du téléphone doit être 4.3 ou supérieure. Téléchargez l'assistant de port série Android 4.0BLE.
URL de téléchargement : http://wavesen.com/download.asp
2. Après l'installation, ouvrez l'application pour rechercher le module de communication
