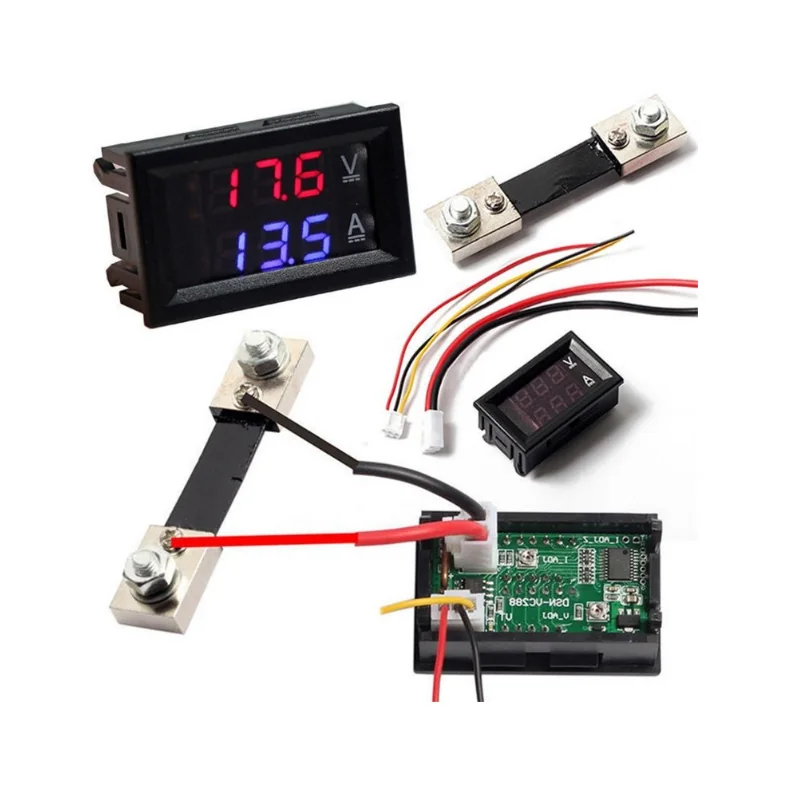

Ampèremètre Voltmètre Numérique Rouge Bleu LED DC 100V - 100A
zoom_out_map
chevron_left chevron_right
-850,00 DZDNouveau

Ampèremètre Voltmètre Numérique Rouge Bleu LED DC 100V - 100A

  • . La tête de compteur numérique à double affichage est de haute qualité, toute neuve, de poids modéré et résistante à la corrosion.
  • 2. Le compteur numérique a une haute précision et une grande fiabilité, adapté aux applications haut de gamme.
  • 3. Le compteur numérique a une conception de sécurité avec une protection de connexion inverse pour éviter l'épuisement.
  • 4. Le compteur numérique à double affichage a les fonctions de réglage du courant et de réglage de la tension.

2 200,00 DZD Aucune taxe

2 200,00 DZD HT

3 050,00 DZD- 850,00 DZD

2 à 4 Jours
check en stock
Fermer
Politique de livraison
: Vous pouvez voir les tarifs d'expédition et estimations de livraison cliquant ici
Politique de retours
: Retour sous 7 jours avec conditions, cliquez pour plus de détails

Paramètres techniques:

  • Poids:20g
  • Couleur d'affichage: Rouge+Bleu
  • Mode d'affichage:   Double tube numérique à trois LED 0.28
  • Taux de mise à jour: 500 fois/ms environ
  • Taille physique: 48x29x26mm (L * W * H)
  • Taille d'ouverture:45x26mm (L * W)
  • ApprovisionnementTension :                   3.5-30 V
  • Longueur de fil de connexion: 14 cm (Cinq fils)
  • Plage de mesure:           DC 0.00-9.99A (Actuel)0-100 V (Tension)
  • Température de fonctionnement:-10 degrés ~ 65 degrés
  • Précision de mesure:        Courant de tension ± (0.5% + 1 chiffre)± (1% + 2 chiffres)

LED Digital Voltmeter Ammeter, US DC 100V, 10/50 / 100A, Voltmeter Ammeter. LED Dual Digital Volt Amp Meter Gauge.



Specifications:

Material: Plastic

Type: 1A, 10A, 50A + shunt, 100A + shunt

Display color: red + blue (dual display)

Voltage measurement range: 0.0V-100V

Current test range: 0-10A / 0-50A / 0-100A (10A Voltmeter Ammeter direct measurement, built-in shunt)

Power supply range: DC 4-30.0V

External shunt specifications: 75 milliohms

Operating current: less than 20mA

Voltage error: ± 0.1%

Current error: ± 1%

Minimum resolution (A): 0.01A.

Refresh speed: about 300mS once

Display: double three 0.28 inch LED digital tube

Lead length: 15cm / 5.91in

Dimensions: 48 * 29 * 22 mm

Mounting hole: 4.6 * 2.7 cm

Mounting cutout: 45.5 * 26.5mm



Package Included:

1 * volt meter

/ 1 * volt meter + shunt (built in)(optional)


721716765_447.jpg716938781_402.jpgHTB1Tr.SGXXXXXazXVXXq6xXFXXX8.jpg?size=104448&height=602&width=780&hash=86930d9ad9d2c77850eb37c691578a07716938744_945.jpg716938755_424.jpg

NOTE:

Si vous prenez beaucoup de temps pour mesurer le courant supérieur à 6A, veuillez souder le plomb directement sur la prise électrique au cas où l'instabilité du circuit causée par la température d'impédance de contact!

Instructions de câblage

Fil mince rouge (VCC): Entrée de puissance + 3.5-30 V (Remarque: si le signal de mesure est inférieur à 30 V et a une alimentation abondante, il peut être utilisé comme alimentation pour le module [le fil noir et le fil jaune sont contactés ensemble pour utiliser])

Fil mince noir (GND): Entrée de puissance-signal de mesure-3.5-30 V

Fil mince jaune (VIN):Signal de mesure + (0-100 V)

Fil épais rouge (I +): Entrée de courant + (Se connecter avec la charge négative)

Fil mince noir (I-): CTrôleurEntrée-(En série en alim négative)

Courant de tensionCompteurAvec alimentation électrique isolée


Compteur de courant de tensionDans le système de mesure pour l'alimentation





HTB1oaXbGXXXXXXqXVXXq6xXFXXXf.jpg?size=62626&height=678&width=780&hash=1664a4f8fb7965c2d6aa26a8e7eead19HTB13F.3FVXXXXcHaXXXq6xXFXXXR.jpg?size=72138&height=678&width=780&hash=116cdb9632ef9ccffc08ed6bb3fff8f1

Calibrage instruction:

Erreur phénomène: En raison du vieillissement de certaines pièces éclectiques et influencées par la température, parfois lors de la mesure du petit courant, l'erreur de certains mètres devient grand ou parfois certains mètres ne montrent pas zéro sans charge.

Solution: Lorsque le compteur est hors tension, veuillez court-circuiter A et B (connectez A et B). Ensuite, faites en sorte que le compteur ait l'électricité, le compteur sera automatiquement calibré à zéro. Lorsque l'étalonnage automatique est terminé, veuillez débrancher A et B. après cela, c'est ok.



HTB1B3wfGXXXXXXUXVXXq6xXFXXX6.jpg?size=75397&height=575&width=780&hash=bd244172b802effa89c881bd92ecd87c

GB30-01
