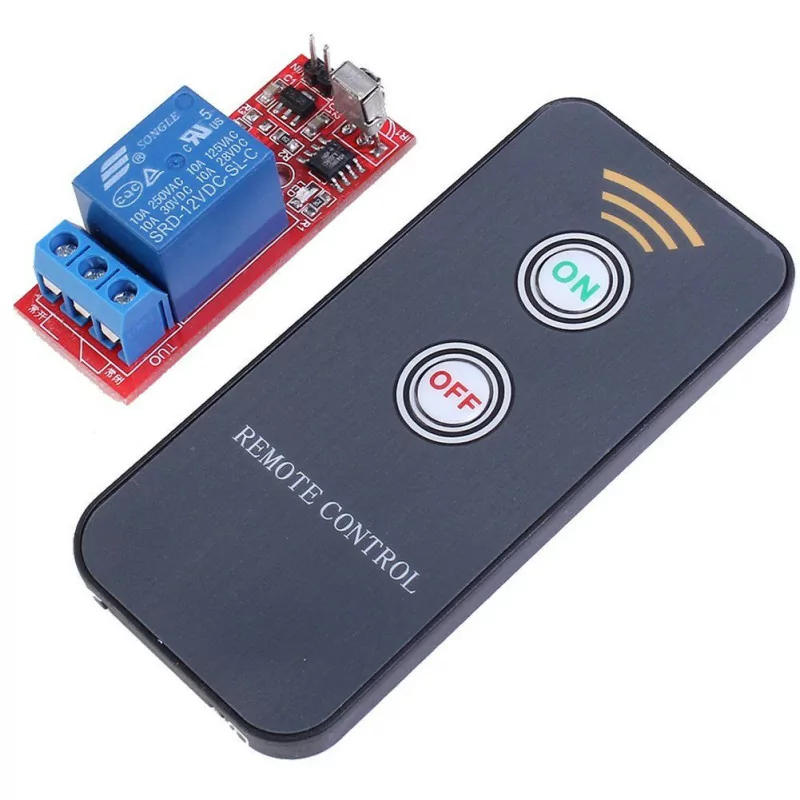

1 Channel Remote Controllor Self Lock Switch Relay Board Wireless IR Control 12V

Introduction du module: 1> .Tension de fonctionnement: 4,5-5,5 V VCC: Connecté au pôle positif de l'alimentation GND: Connecté au pôle négatif de l'alimentation 2> .Courant de travail: environ 75mA (état de démarrage du relais) 3>. Courant de travail statique: environ 6mA (état de libération du relais) 5> .Type de module: Type d'apprentissage infrarouge à 1 canal (peut apprendre toutes les télécommandes infrarouges au format NEC) 6> .Réception de réception: 5-12 mètres (distance en ligne droite, la télécommande est alignée avec la tête de réception; il n'y a pas d'obstacle au milieu) 7> .Mode de travail: auto-verrouillage, jogging, verrouillage 3 modes de fonctionnement (le module est une sortie passive, la sortie est uniquement utilisée comme interrupteur mécanique à contact) 8> Instructions de travail: D3 (indicateur d'alimentation), D6 (indicateur de commutateur de relais), D6 (indicateur d'apprentissage) 9> .Taille du module: 51 * 26 * 18mm   Instructions:   1> .Mode autobloquant: après la mise sous tension, appuyez sur le bouton S1 du module et maintenez-le enfoncé, le voyant D4 clignote 1 fois, puis relâchez le bouton, puis appuyez sur le bouton de la télécommande qui doit être appris; l'indicateur du module D4 clignote 3 fois et ne clignote pas. À ce moment, le bouton de la télécommande a été appris avec succès et le module est automatiquement réglé en mode auto-verrouillé.   2> Mode Jog: Après la mise sous tension, appuyez sur le bouton S1 du module et maintenez-le enfoncé, le voyant D4 clignote 2 fois, puis relâchez le bouton, puis appuyez sur le bouton de la télécommande qui doit être appris; l'indicateur du module D4 clignote 3 fois et ne clignote pas. À ce moment, le bouton de la télécommande est appris avec succès et le module est automatiquement réglé en mode jog.   3> .Mode de verrouillage: Après la mise sous tension, appuyez sur le bouton S1 du module et maintenez-le enfoncé, le voyant D4 clignote 3 fois, puis relâchez le bouton, puis appuyez sur le bouton de la télécommande qui doit être appris; l'indicateur du module D4 clignote 3 fois et ne clignote pas. À ce moment, le bouton de la télécommande est appris avec succès et le module est configuré pour pouvoir être allumé ou éteint. Après la mise sous tension, appuyez sur le bouton S1 du module et maintenez-le enfoncé, le voyant D4 clignote 4 fois, puis relâchez le bouton, puis appuyez et maintenez la télécommande à apprendre. Bouton; l'indicateur du module D4 clignote 3 fois et ne clignote pas; à ce moment, le bouton de la télécommande est appris avec succès et le module est réglé pour s'éteindre uniquement et ne peut pas être allumé; réalisant ainsi la fonction d'un bouton pour ouvrir un bouton. 4> Instructions de fonctionnement claires: Après la mise sous tension, appuyez sur le bouton S1 du module et maintenez-le enfoncé, le voyant D4 clignote 5 fois, puis relâchez le bouton; le module est effacé.
